HMI Volcano EC HY контроллер 1-4-2801-0157

Контроллер HMI VOLCANO EC HY

это новая улучшенная панель управления для воздушно-отопительных агрегатов VOLCANO EC. Для легкой интеграции с системой автоматизации здания (BMS) он оснащен интерфейсом RS 485 с протоколом Modbus RTU.

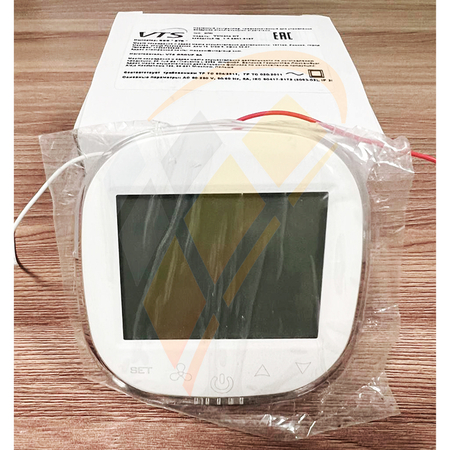

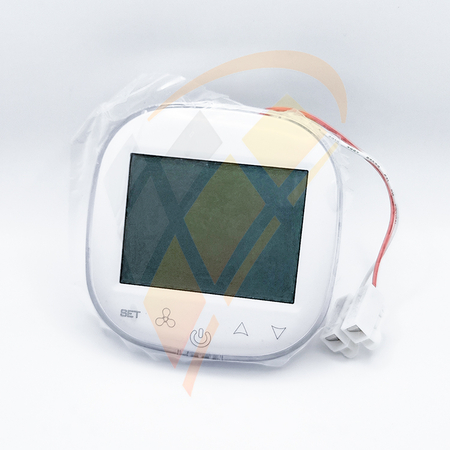

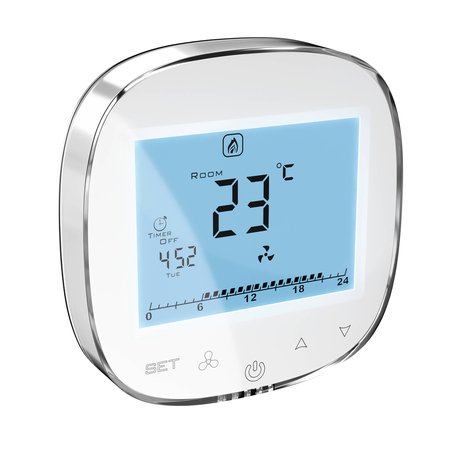

Контроллер отличается очень простой и интуитивно понятной работой благодаря удобной практичной мембранной клавиатуре и освещенному экрану.

Контроллер VOLCANO EC HY выполнен из высококачественных электронных материалов.

Панель предназначена для непрерывной работы с однофазным источником питания 230 В переменного тока.

Благодаря продуманной конструкции контроллер легко устанавливается, на специальном монтажном кронштейне в скрытой монтажной коробке Ø60 мм.

Монтажный кронштейн позволяет устанавливать и демонтировать панель.

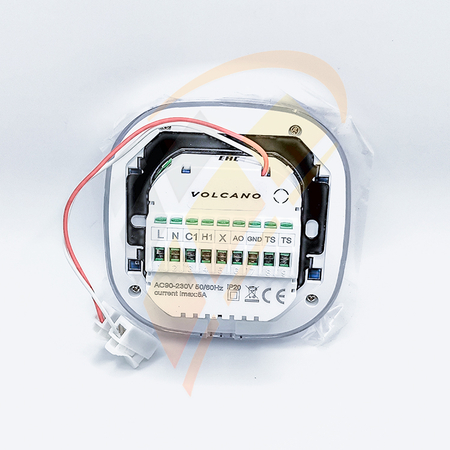

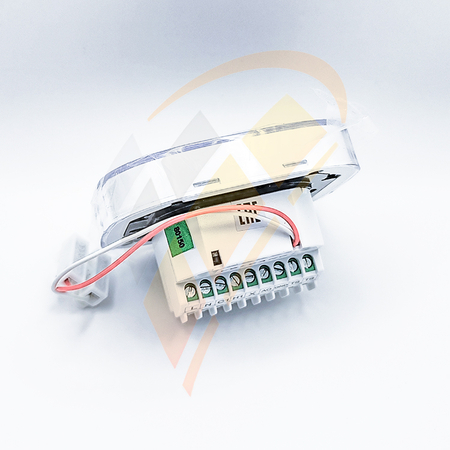

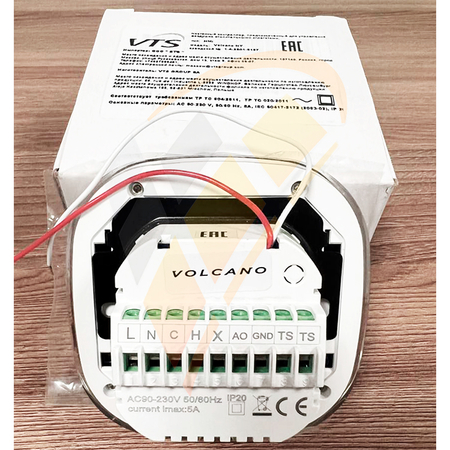

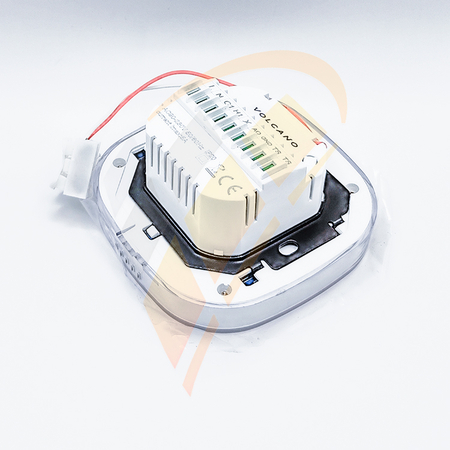

Электрические провода присоединяются непосредственно в клеммную колодку, расположенную на задней панели контроллера.

Панель обеспечивает трехступенчатое регулирование частоты вращения вала электро- двигателей EC, а также управление с функциями обогрева и охлаждения.

Устройство имеет экономичный режим работы и защиту от замерзания теплоносителя.

Благодаря встроенному термостату, датчику температуры и функции программирования контроллер позволяет устанавливать параметры работы на неделю (рабочие дни / выходные, 2 периода нагревания в день).

Внешний датчик температуры обеспечивает свободный выбор места измерения поддерживаемой температуры.

Датчик обнаруживается автоматически. Его соединение автоматически переключает контроллер в рабочий режим с внешним датчиком температуры.

Панель позволяет работать в следующих режимах:
• Отопление: подача теплого воздуха
• Охлаждение: подача воздуха помещения (проветривание/рециркуляция воздуха помещения).

Контроллер VOLCANO EC оптимизирует работу воздушно-отопительного агрегата, обеспечивая его бесперебойную и надежную работу, а продуманные функции автоматики позволяют значительно экономить энергию.

Характеристики:

• напряжение питания: 1~230В +/-10%/50Гц
• допустимый выходной ток для клапана/ов с сервоприводом: 3(1)A
• потребляемая мощность: 1,5 ВА
• диапазон настроек температуры: 5~40°C
• параметры окружающей среды: 0~50°C
• относительная влажность: 0,85
• дисплей: серый, подсветка голубая
• внутренний датчик: NTC 10K, 3950 Ом при 25°C
• наружный датчик: возможность подключения наружного датчика NTC
• точность измерения: + 1°C (измерение через каждые +0.5°C)
• программирование недельного календаря: 5+1+1
• режим работы: отопление/охлаждение
• возможности управления: автоматическое (0-10 В)/ручное (30%, 60%, 100%)
• часы: 24 часа
• отображаемая температура: помещения или целевая (выбранная)
• программирование отопления/охлаждения: два периода отопления в сутки (5+1+1) или непрерывная работа
• защита от замораживания: есть
• степень защиты: IP30
• способ монтажа: в монтажной коробке Ø60 мм
• обслуживание: наружная клавиатура
• максимальная длина сигнального провода: 120 м
• корпус: ABS
• цвет: RAL 9016
• размеры/масса: 86x86x54 мм / 0,12 кг
• внешняя коммуникация: RS485 (MODBUS)
• рекомендуемый диаметр питающего провода: 2x1мм2
